Schalldämpfer und Kulissen für leise Lüftungsanlagen

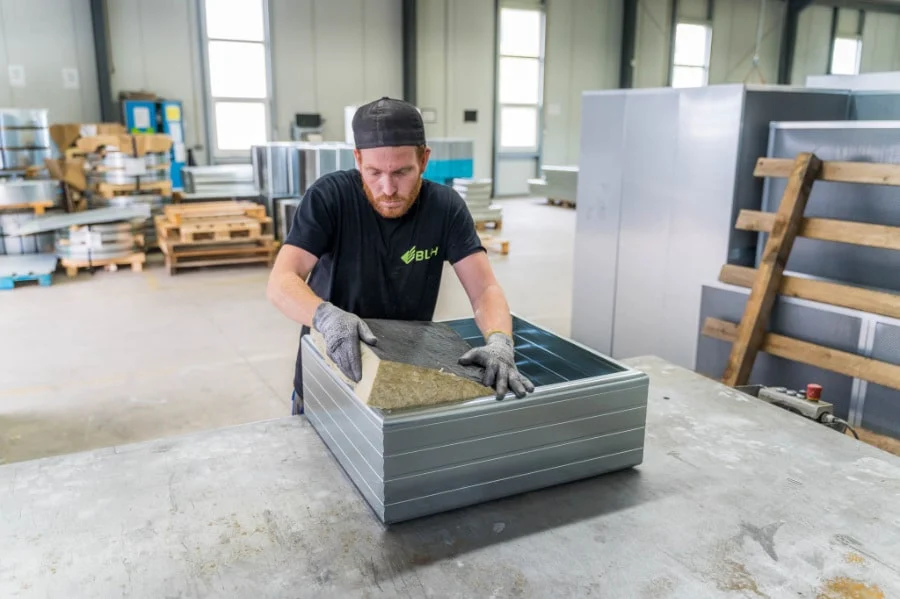

Mitarbeiter der BLH füllt einen Kulissenrahmen mit Mineralwolle

Wir kümmern uns um die passende Kulisse. Unsere Schalldämmungen verbinden hochwertige Materialien mit wirksamer Funktion, gefertigt nach Ihren Vorgaben.

Schalldämpfer

Schalldämpfer in Standardausführung

Unsere Schalldämpfer und Kulissen dämpfen den Schall in raumlufttechnischen Anlagen. Dort liegt der Schwerpunkt des Geräuschs meist bei 250 Hz, und genau auf diesen kritischen Bereich legen wir die Dämpfer aus.

Ausführung und Maße richten sich nach Ihren Vorgaben. Von der Anfrage über die Berechnung und Bestellung bis zur Auslieferung bleiben wir flexibel. Das Dämpfungsmaterial hat eine glasseidenkaschierte Oberfläche, ist bis 25 m/s abriebfest und gut gegen Beschädigungen geschützt.

Zum Auslegungsprogramm Hygiene-Zertifikat nach VDI 6022 ansehen

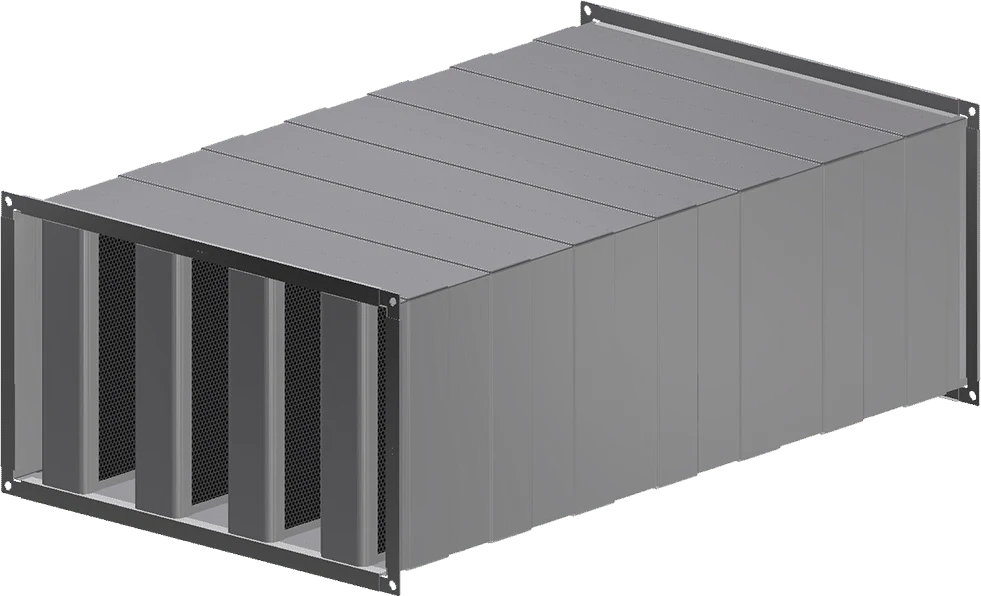

Kulissenschalldämpfer mit Gehäuse aus verzinktem Blech und eingesetzten Kulissen — Kulissenschalldämpfer

Zertifizierung und Sonderausführung

Hygienisch geprüft und für besondere Fälle gebaut

Alle BLH HK-Kulissen erhalten Sie mit Hygiene-Konformitäts-Zertifikat nach VDI 6022 (01/2018).

Auf Wunsch bauen wir Sonderausführungen, zum Beispiel für feuchte, staubhaltige oder aggressive Medien und für die Industrie.

Sonderausführungen

Anströmblech: verringert den Druckverlust
Folie: bei feuchten und staubhaltigen Medien deckt Folie unter Gitter das Absorptionsmaterial ab. Bei hohen Frequenzen sinkt dadurch die Einfügungsdämmung etwas.
Winkelrahmen: als Anschlussflansch oder Gegenrahmen nach DIN 24193
Material: bei aggressiven Medien Rahmen und Abdeckung aus Edelstahl oder Aluminium sowie beschichtete Bleche
Industrieausführung: verstärkt für industrielle Anwendungen, zum Beispiel geschweißt, freitragend oder für hohe Drücke und Luftgeschwindigkeiten

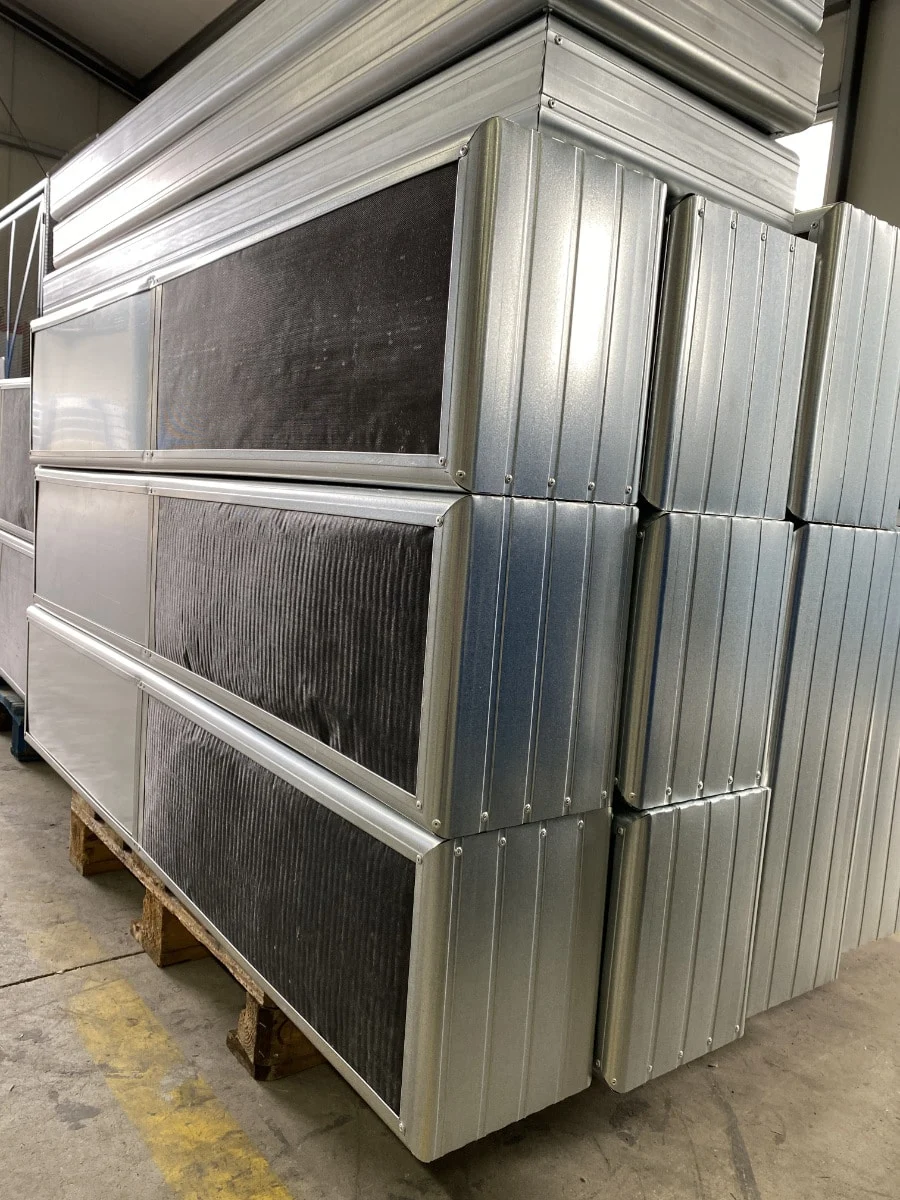

Gestapelte Kulissen mit schwarzer Glasvliesabdeckung in verzinkten Rahmen

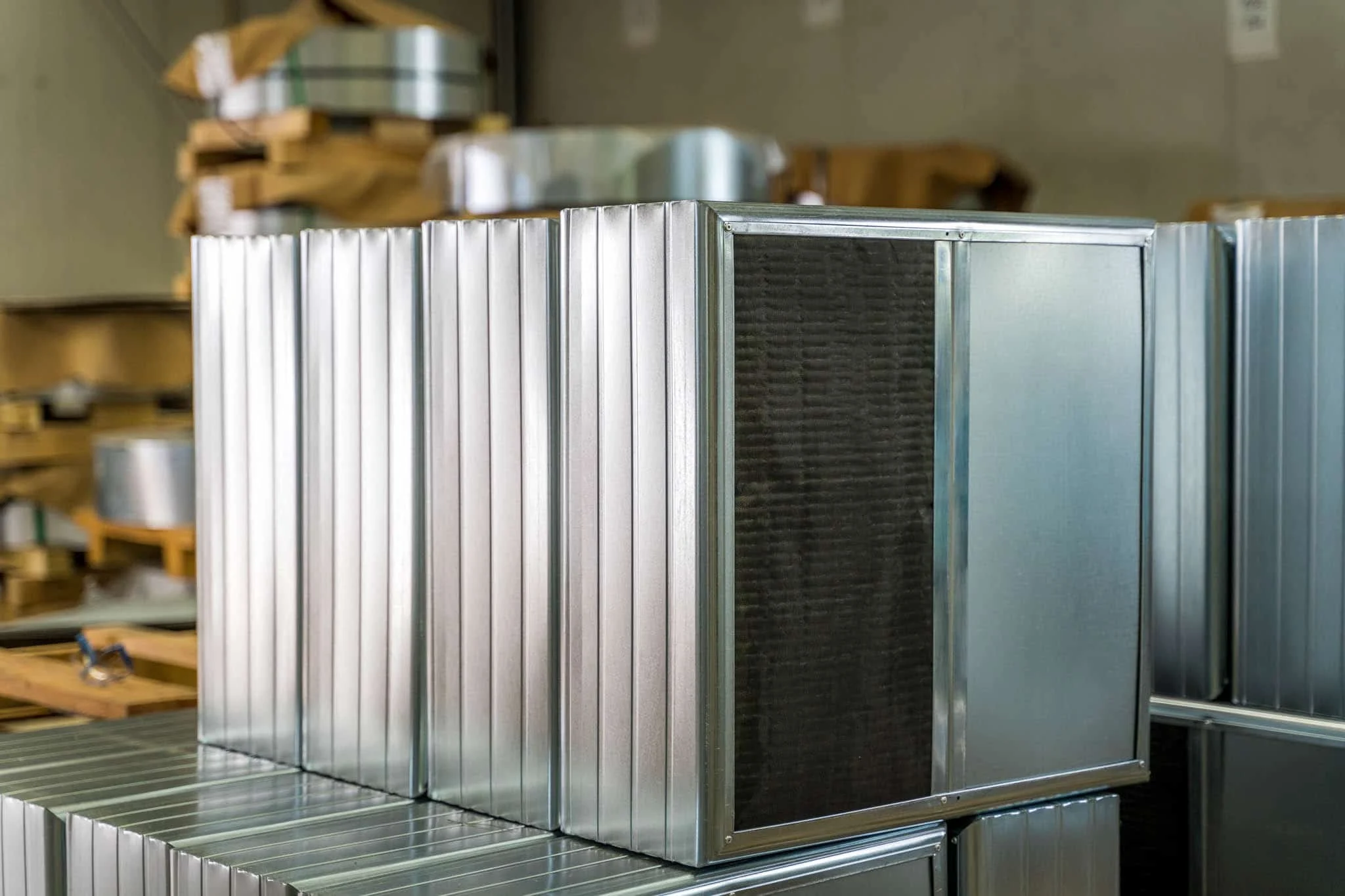

Fertige Kulissenschalldämpfer aus verzinktem Blech in der Halle der BLH

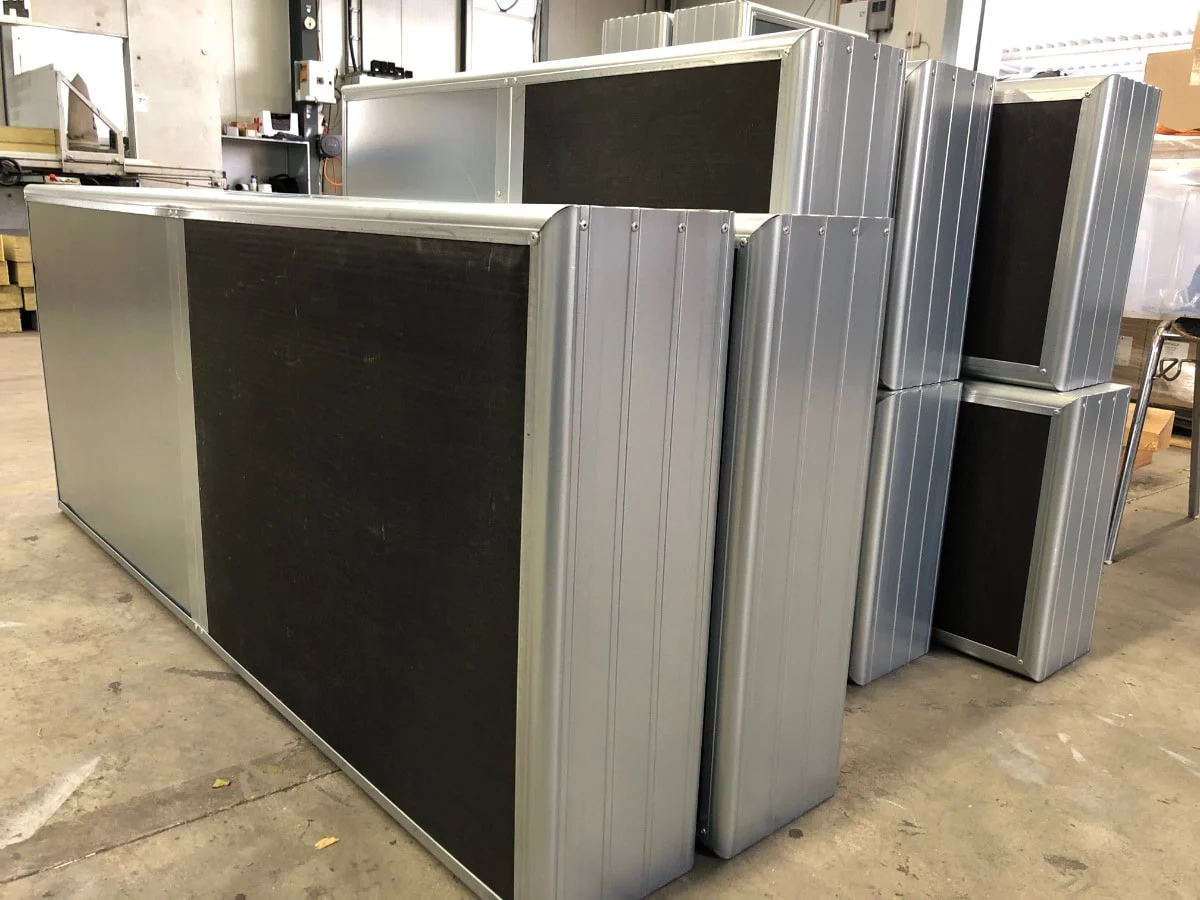

Große Schalldämpfergehäuse mit eingesetzten Kulissen in einer Reihe

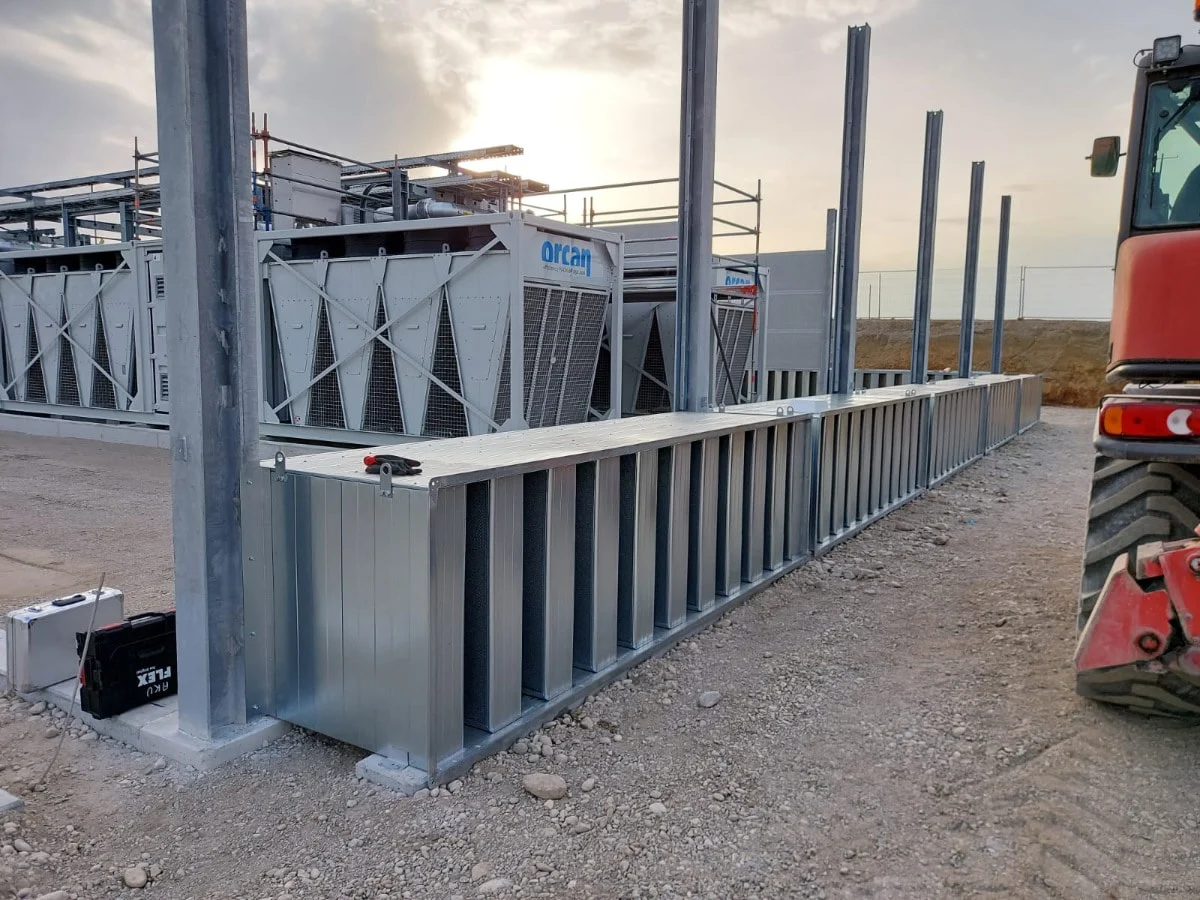

Schalldämpferwand aus verzinktem Blech auf einer Baustelle im Freien

Schalldämpfer aus unserer Fertigung

Kulissenaufbau und Kulissentypen

Die passende Kulisse für jede Frequenz

Unsere Kulissen haben einen Rahmen aus sendzimirverzinktem Stahlblech. Gefüllt sind sie mit Mineralwolle mit aufkaschierter Glasseidenvliesabdeckung, Baustoffklasse A1 nach DIN 4102, also nicht brennbar.

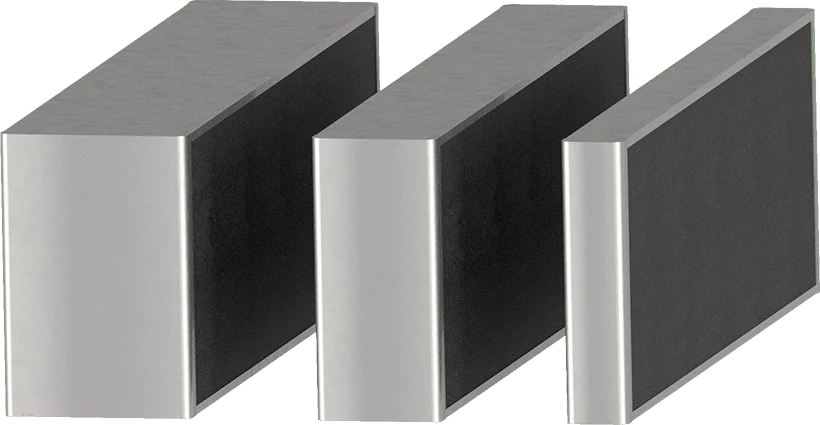

HKS-Standardkulissen in verschiedenen Breiten

HKS-Kulisse

Die Standardkulisse, vor allem für mittlere und hohe Frequenzen.

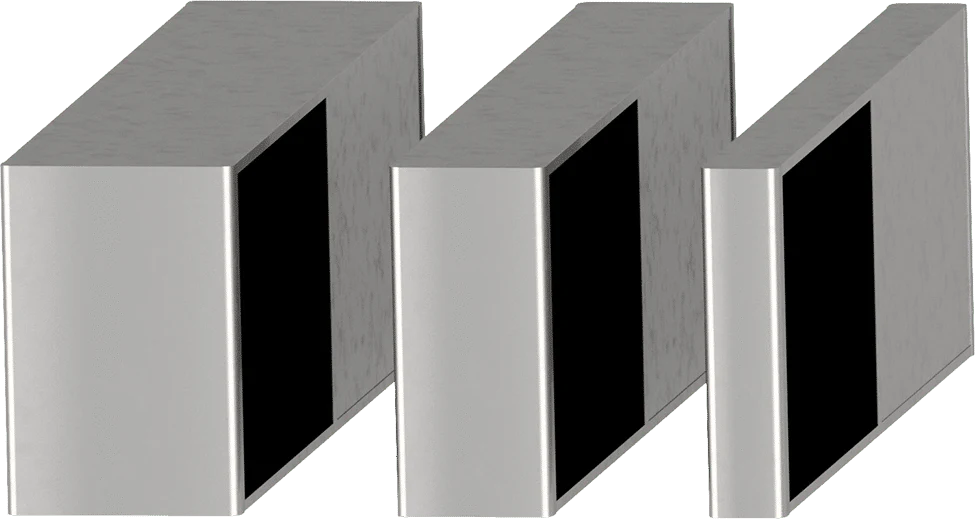

HKR-Resonanzkulissen mit versetzten Kammerblechen

HKR-Kulisse

Resonanzkulisse mit halbseitig versetzten Kammerblechen, für tiefe Frequenzen und die Hauptstörfrequenz von 250 Hz.

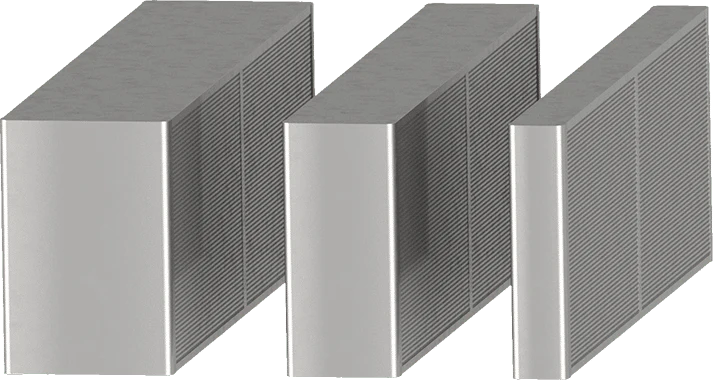

HKL-Kulisse

Beidseitig mit Lochblechabdeckung, für hohe Luftgeschwindigkeiten.

Sockelschalldämpfer

Sockelschalldämpfer für Flachdach und Schrägdach

Das Gehäuse besteht aus verzinktem Stahlblech mit 1,5 mm Stärke in geschweißter Ausführung. Die eingebauten Kulissen aus nicht brennbarem Absorptionsmaterial schützt ein Glasseidenvlies gegen Abrieb durch die strömende Luft.

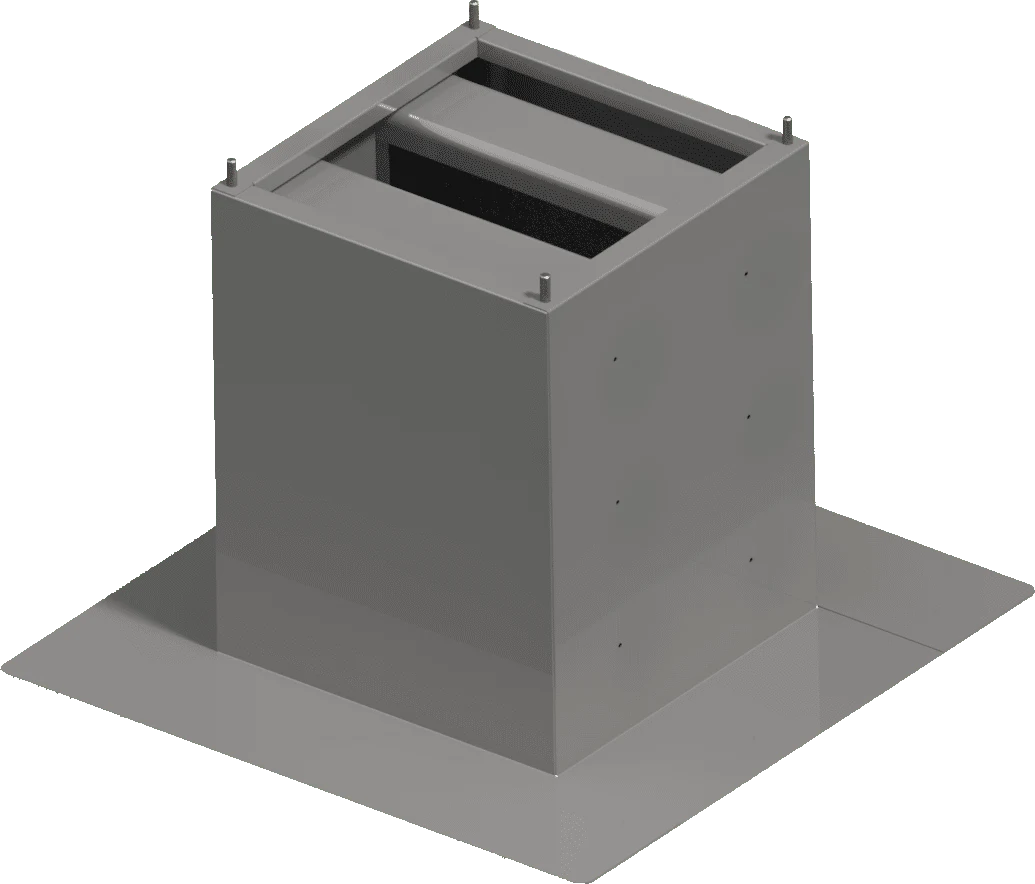

Dachsockel mit eingebauten Schalldämmkulissen und Dachanschluss

Standardausführung

Dachsockel mit eingebauten Schalldämmkulissen, in Stahl verzinkt, V2A, V4A oder Aluminium. Mit umlaufend dicht montiertem Aufnahmekragen und Gewindebolzen zum Anschluss von Kanal oder Dachhaube.

Sockelschalldämpfer mit schrägem Anschluss für ein geneigtes Dach

Schräge Variante

Für Schrägdächer mit einer Neigung bis 30 %, ebenfalls in Stahl verzinkt, V2A, V4A oder Aluminium, mit Aufnahmekragen und Gewindebolzen.

Anfrage

Schalldämpfer auslegen lassen

Nennen Sie uns Luftmenge, Querschnitt und den gewünschten Schallpegel. Wir legen den passenden Schalldämpfer aus und schicken Ihnen ein Angebot.
